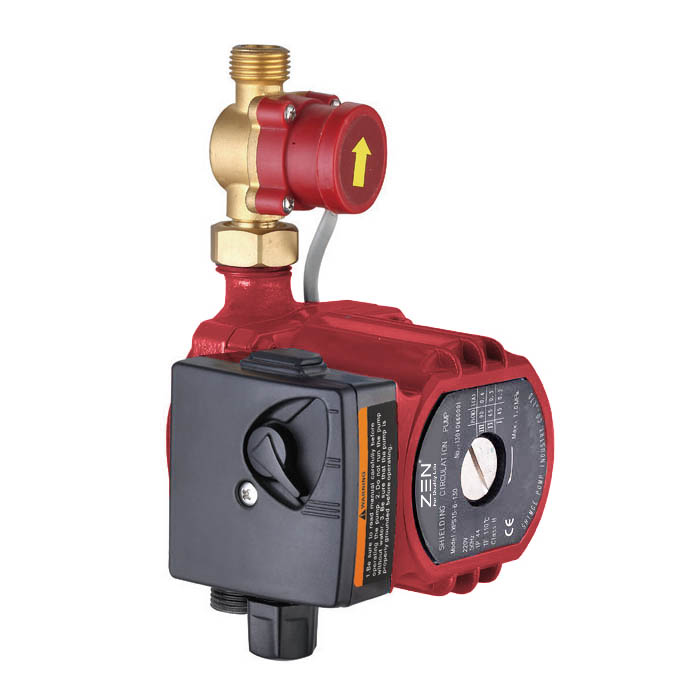

Bomba de reforço ZP(S)Limitações do aplicativo◎ Temperatura do líquido: + 2°C - + 90°C◎ Temperatura ambiente máxima + 40°C◎ Pressão máxima 10 bar.◎ Classe de proteção: IP44◎ Conexão: 220V/50Hz, 220V/60Hz, 127V/60Hz◎ Classe de isolament......
◎ Temperatura do líquido: + 2°C - + 90°C
◎ Temperatura ambiente máxima + 40°C
◎ Pressão máxima 10 bar.
◎ Classe de proteção: IP44
◎ Conexão: 220V/50Hz, 220V/60Hz, 127V/60Hz
◎ Classe de isolamento: H
◎ Características de bombeamento de fluido: Limpo, livre de óleos sólidos e minerais, não tóxico, quimicamente neutro, semelhante às propriedades da água
◎ Instalação: O eixo do motor deve estar na direção horizontal
◎ pH: 6,5 - 8,5
◎ Modo automático e manual
◎ Baixo ruído, sem vazamento
◎ Controle de interruptor de fluxo automático
Fluxo máximo: 3,5 m3/h
Pressão máxima da água: 12 m
Pressão automática para água da torneira doméstica, pressão em sistemas solares, pressão em tubagens de água quente ou fria, etc.
◎ O produto pode ser customizado de acordo com a voltagem e frequência do cliente.

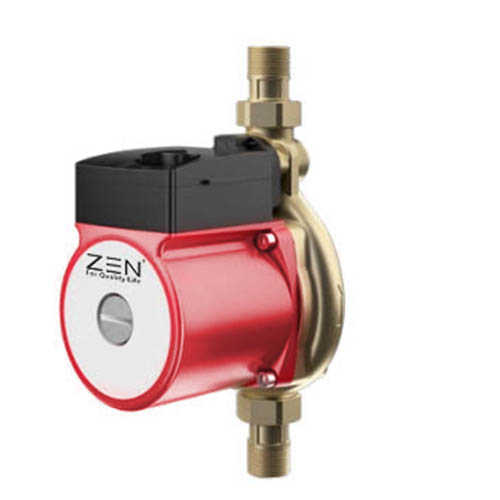

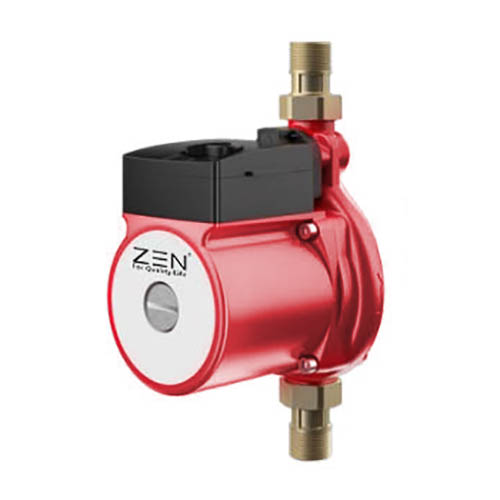

◎ Corpo da bomba em latão, corpo da bomba esmaltado, corpo da bomba em aço inoxidável
| Pos. |
Componente | Material |
| 1 | anel de vedação | EPDM |
| 2 | Parafusos de cabeça sextavada | Aço |
| 3 | Estator | / |
| 4 | O-ring eu | EPDM |
| 5 | anel de vedação l | EPDM |
| 6 | Parafusos de cabeça sextavada | Aço |
| 7 | anel de vedação | EPDM |
| 8 | Troca de fluxo | / |
| 9 | Carcaça da bomba | Ferro fundido |
| 10 | anel de vedação | EPDM |
| 11 | Tampa do interruptor de fluxo | PA66G30 |
| 12 | Roda de trabalho Val Rolamento de impulso Rolamento radial |
PESG30 Cerâmica Grafite Cerâmica |
| Pos. | Componente | Material |
| 13 | Lata rotativa | Aço inoxidável |
| 14 | Tampa da caixa de terminais | abdômen |
| 15 | Suporte para PCB | PA66G30 |
| 16 | Parafuso auto-roscante | Aço inoxidável |
| 17 | Condensador | / |
| 18 | Parafusos | Aço |
| 19 | Placa de circuito impresso | / |
| 20 | Base da caixa de terminais | PA66G30 |
| 21 | Vedação da caixa de terminais | EPDM |
| 22 | Carcaça do estator | Alumínio |
| 23 | Válvula de ar | Latão |
| 24 | Placa de identificação | PA6 |
| Modelo | Dim.(mm) | União |
N.W.(kg) | ||||
| H | H1 | L | G | B | |||
| ZP15-9-160 | 125 | 102 | 160 | ¾" | 105 | G¾"para G½" | 2.6 |
| ZPS15-9-140 | 125 | 102 | 140 | ¾" | 105 | G¾"para G½" | |
| ZPS20-12-180 | 156 | 135 | 180 | 1" | 145 | G1" a G¾" | 4.6 |
| Modelo | Velocidade | Entrada poder P1(W) |
Atual(A) | Condensador |
Distância entre tubos (milímetros) |
Máx. Cabeça (m) |
Todos elevador (m) |
Máx. Fluxo (m³/h) |
Caixa Inter |
Caixa externa |
20" Carregando Quantidade (pcs) |
||||||
| uF/450V | uF/250V | ||||||||||||||||
| 220V/50Hz | 220V/60Hz | 127V/60Hz | 220V/50Hz/60Hz | 127V/60Hz | GW (kg) |
Fumaça. (C×L×A) |
PCS/ CTN |
Fumaça. (C×L×A) |
GW (kg) |
||||||||
| ZP15-9-160 | - | 120 | 0.48 | 0.48 | 0.95 | 3 | 10 | 160 | 9 | 0~9 | 1.6 |
2.8 |
180x120x135 |
8 |
380x260x290 |
23 |
5880 |
| ZPS15-9-140 | 3 | 120 | 0.48 | 0.48 | 0.95 | 3 | 10 | 140 | 9 | 0~9 | 1.6 | ||||||
| 2 | 85 | 0.38 | 0.38 | 0.66 | |||||||||||||
| 1 | 60 | 0.26 | 0.26 | 0.45 | |||||||||||||
| ZPS20-12-180 | 3 | 245 | 1.04 | 1.04 | 1.80 | 6 | 20 | 180 | 12 | 0~12 | 3.5 | 5 | 200x160x180 | 4 | 415x340x200 | 21 | 3200 |
| 2 | 210 | 0.92 | 0.92 | 1.60 | |||||||||||||
| 1 | 140 | 0.63 | 0.63 | 1.10 | |||||||||||||
