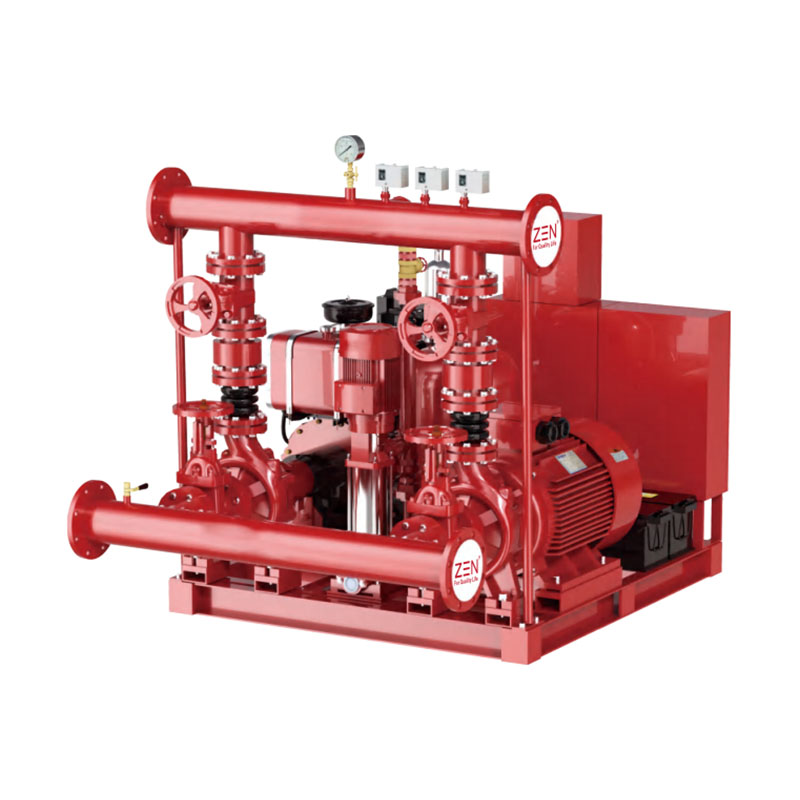

Como fabricante profissional, a Zen está comprometida em fornecer sistema de supressão de incêndio ZEDJ de alta qualidade. Nossas bombas de incêndio são projetadas para durar a vida toda e a máxima confiabilidade é sempre nossa principal prioridade.
1. Компоненты закреплены на стальной каркасной конструкции.
2. Каждый контроллер имеет собственную линию измерения давления.
3. A linha de sucção não deve incluir filtro.
4. Обратный клапан и дроссельный клапан на нагнетательной линии.
5. A certificação NFPA 20 não permite sucção negativa para bombas de sucção final e de corpo bipartido.
Высококачественная модель Система пожаротушения ZEDJ предлагается китайским производителем ZEN. Мы производим пожарные насосы в строгом соответствии с международными стандартами, стремясь предоставлять клиентам по всему миру высококачественную продукцию. Свяжитесь с нами в любое время.

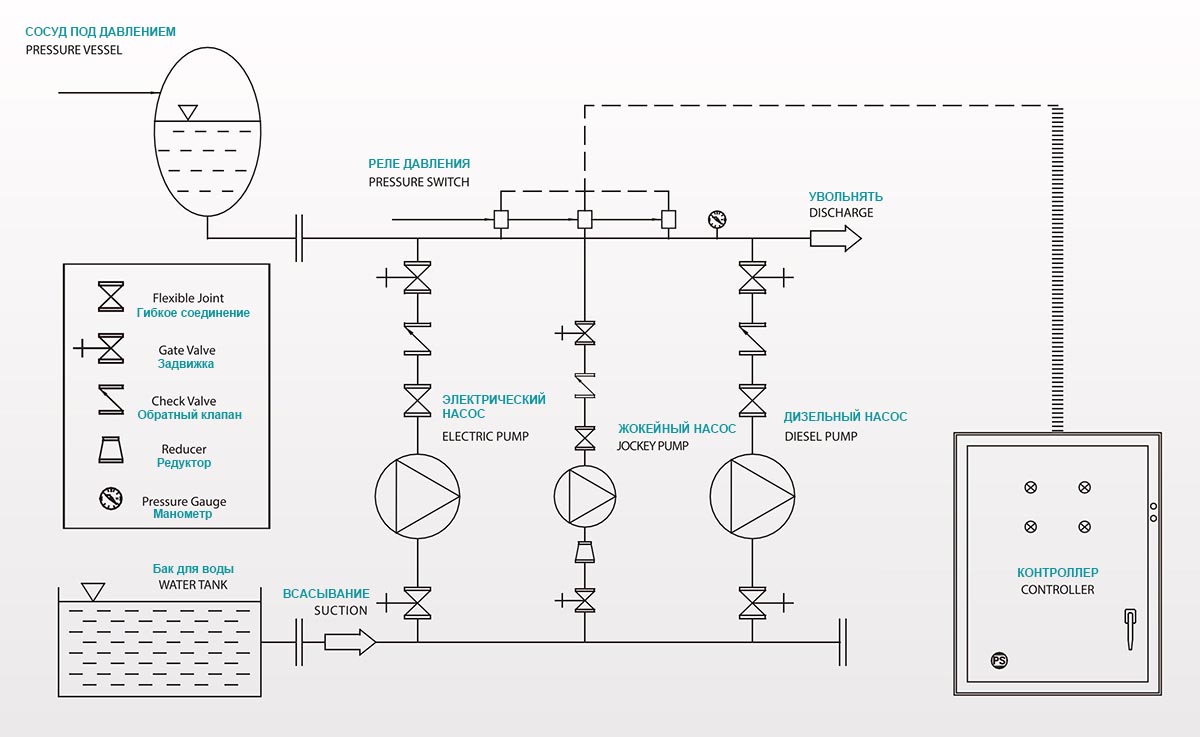

Quando a pressão cai abaixo do valor definido, o pressostato aciona o jockey e funciona por 10 minutos até que a pressão do sistema atinja o valor definido. Se a pressão continuar a cair, a bomba principal arranca primeiro. Se a pressão do sistema não puder ser fornecida e a pressão continuar a cair, a bomba reserva será ativada.
 |
Q | H | Elétrico | Diesel | Жокей | ||
| Opção 1 | Opção 2 | Opção 1 | Opção 2 | ||||
| Близко соединенные | Conjugado separado | Tipo de embreagem | Пластиковая крыльчатка | Рабочее колесо SS304 | |||
| GPM | Há |
 |
 |
 |
 |
 |
|
| ZEDJ 50/6-5.5-8.6-2 | 50 | 6 | ZST32-250/557,5 CV | XAD32-250/557.5HP | SD 32-250/558.6HP | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/7-7,5-10-2 | 50 | 7 | ZST32-250/75 10HP | XAD32-250/75 10HP | SD32-250/75 10HP | SVP4-6/2HP | CDL(F)1-15/1HP |
| ZEDJ 50/8-10-12-3 | 50 | 8 | ZST32-250/11015HP | XAD32-250/110 15HP | SD 32-250/11012HP | SVP4-10/3HP | CDL(F)1-15/1HP |
| ZEDJ 50/9-10-27-3 | 50 | 9 | ZST32-250/150 20HP | XAD32-250/150 20HP | SD32-250/150 27HP | SVP4-10/3HP | CDL(F)1-17/1.5HP |
| ZEDJ 100/7-10-10-2 | 100 | 6-7 | ZST32-250/75 10HP | XAD32-250/75 10HP | SD32-250/75 10HP | SVP4-6/2HP | CDL(F)2-11/1,5 CV |
| ZEDJ 100/8-15-27-3 | 100 | 8 | ZST32-250/150 20HP | XAD32-250/150 20HP | SD32-250/150 27HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 100/9-17.5-27-3 | 100 | 9 | ZST 40-250/185 25HP | XAD40-250/185 25HP | SD40-250/185 27HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 120/7-10-12-3 | 120 | 7 | ZST 32-250/75D 10HP | XAD32-250/75H 10HP | SD32-250/75H 12HP | SVP4-10/3HP | CDL(F)2-13/2HP |
| ZEDJ 150/7-15-12-3 | 150 | 7 | ZST40-250/110 15HP | XAD40-250/110 15HP | SD40-250/110 12HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/6-20-27-3 | 200 | 6 | ZST 50-250/150 20HP | XAD50-250/150 20HP | SD50-250/150 27HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/7-25-27-3 | 200 | 7 | ZST 50-250/185 25HP | XAD50-250/185 25HP | SD50-250/185 27HP | SVP4-10/3HP | CDL(F)4-10/3HP |
| ZEDJ 200/8-30-32-3 | 200 | 8 | ZST 50-250/220 30HP | XAD50-250/220 30 HP | SD50-250/220 32HP | SVP4-10/3HP | CDL(F)4-12/3HP |
| ZEDJ 200/9-40-38-4 | 200 | 9 | - | XAD50-250/300 40HP | SD50-250/300 38HP | SVP4-12/4HP | CDL(F)4-123/CV |
| ZEDJ 200/10-50-58-4 | 200 | 10 | XAD50-315/37050HP | SD50-315/370 58HP | SVP6-8/4HP | CDL(F)4-14/4HP | |
| ZEDJ 250/7-25-27-4 | 250 | 7 | ZST50-250/18525HP | XAD50-250/185 25HP | SD50-250/185 27HP | SVP6-8/4HP | CDL(F)4-12/3HP |
| ZEDJ 300/6-25-27-4 | 300 | 6 | ZST 50-250/185 25HP | XAD50-250/185 25HP | SD50-250/185 27HP | SVP6-8/4HP | CDL(F)8-6/3HP |
| ZEDJ 300/7-30-32-4 | 300 | 7 | ZST 50-250/220 30HP | XAD50-250/220 30 HP | SD50-250/220 32HP | SVP6-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 300/8-40-38-4 | 300 | 8 | - | XAD50-250/300 40HP | SD50-250/300 38HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ300/10-50-58-5.5 | 300 | 9-10 | - | XAD50-315/370 50HP | SD50-315/370 58HP | SVP8-10/5,5 HP | CDL(F)8-12/5,5HP |
| ZEDJ350/7-30-32-4 | 350 | 7 | ZST 50-250/220 30HP | XAD50-250/220 30 HP | SD50-250/220 32HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/6-30-32-4 | 400 | 6 | ZST65-250/220 30HP | XAD65-250/220 30 HP | SD65-250/220 32HP | SVP8-8/4HP | CDL(F)8-8/4HP |
| ZEDJ 400/7-40-38-5.5 | 400 | 7 | ZST65-250/300 40HP | XAD65-250/300 40 HP | SD65-250/300 38HP | SVP8-10/5,5 HP | CDL(F)8-8/4HP |
| ZEDJ 400/8-50-58-5.5 | 400 | 8 | ZST65-250/370 50HP | XAD65-250/370 50HP | SD 65-250/370 58HP | SVP8-10/5,5 HP | CDL(F)8-10/5,5 HP |
| ZEDJ400/9-60-61-7.5 | 400 | 9 | ZST 65-315/450 60HP | XAD65-315/450 60 HP | SD65-315/450 61HP | SVP12-6/7,5 HP | CDL(F)8-12/5,5HP |
| ZEDJ 500/7-40-38-5.5 | 500 | 6-7 | ZST65-250/300 40HP | XAD65-250/300 40 HP | SD65-250/300 38HP | SVP12-4/5,5 HP | CDL(F)12-8/7,5HP |
| ZEDJ 500/8-50-58-7.5 | 500 | 8 | ZST65-250/370 50HP | XAD65-250/370 50HP | SD65-250/37058HP | SVP12-6/7,5 HP | CDL(F)12-8/7,5HP |
| ZEDJ 500/9-60-61-7.5 | 500 | 9 | ZST 65-315/450 60HP | XAD65-315/450 60 HP | SD65-315/450 61HP | SVP12-6/7,5 HP | CDL(F)12-9/7,5 HP |
| ZEDJ 500/11-75-75-7.5 | 500 | 10-11 | ZST65-315/550 75HP | XAD65-315/550 75 HP | SD 65-315/550 75HP | SVP12-6/7,5 HP | CDL(F)12-12/10HP |
| ZEDJ 500/13-100-100-15 | 500 | 12-13 | ZST 65-315/750 100HP | XAD65-315/750 100HP | SD65-315/750 100HP | - | CDL(F)12-14/15HP |
|
|
Q | H | Elétrico | Diesel | Жокей | ||
| Opção 1 | Opção 2 | Opção 1 | Opção 2 | ||||
| Близко соединенные | Conjugado separado | Tipo de embreagem | Пластиковая крыльчатка | Рабочее колесо SS304 | |||
| GPM | Há |
|
|
|
|
|
|
| ZEDJ 500/14-125-125-15 | 500 | 14 | ZST65-315/900 125HP | XAD65-315/900 125HP | SD 65-315/900 125HP | - | CDL(F)12-14/15HP |
| ZEDJ 750/7-60-61-10 | 750 | 6-7 | ZST80-250/450 60HP | XAD80-250/450 60HP | SD 80-250/450 61HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/8-75-75-10 | 750 | 8 | ZST 80-250/550 75HP | XAD 80-250/550 75HP | SD80-250/550 75HP | - | CDL(F)16-8/10HP |
| ZEDJ 750/9-100-100-10 | 750 | 9 | - | XAD 80-250/750 100HP | SD80-250/750 100 CV | - | CDL(F)16-8/10HP |
| ZEDJ 750/11-100-100-12 | 750 | 10-11 | ZST 80-315/750 100HP | XAD 80-315/750 100HP | SD 80-315/750 100HP | - | CDL(F)16-10/15HP |
| ZEDJ 50/13-125-125-15 | 750 | 12-13 | ZST 80-315/900 125HP | LIMITE 80-315/900 125HP | SD80-315/900 125 CV | - | CDL(F)16-12/15HP |
| ZEDJ 50/14-150-150-15 | 750 | 14 | - | XAD80-315/1100 150HP | SD 80-315/1100 150HP | - | CDL(F)16-14/20HP |
| ZEDJ 1000/8-100-100-10 | 1000 | 8 | ZST 100-250/750 100HP | LIMITE 100-250/750 100HP | SD 100-250/750 100 CV | - | CDL(F))20-8/15HP |
| ZEDJ 1000/9-125-125-12 | 1000 | 9 | ZST 100-250/900 125 CV | XAD 100-250/900 125HP | SD 100-250/900 125HP | - | CDL(F)20-10/15HP |
| ZEDJ 1000/11-150-150-12 | 1000 | 10-11 | ZST 100-315/1100 150 CV | XAD100-315/1100 150HP | SD100-315/1100 150HP | - | CDL(F)20-10/15HP |
| ZEDJ 1000/12-180-170-15 | 1000 | 12 | ZST 100-315/1320 180HP | LIMITE 100-315/1320 180HP | SD 100-315/1320 170HP | - | CDL(F)20-14/20HP |
| ZEDJ 1000/14-220-225-20 | 1000 | 13-14 | ZST 100-315/1600 220HP | LIMITE 100-315/1600 220HP | SD 100-315/1600 225HP | - | CDL(F)20-14/20HP |
| ZEDJ 1250/8-150-150-12 | 1250 | 8 | - | LIMITE 125-250/1100 150HP | SD125-250/1100 150 CV | - | CDL(F)32-60/15HP |
| ZEDJ 1250/9-180-170-15 | 1250 | 9 | - | LIMITE 125-315/1320 180HP | SD125-315/1320 170HP | - | CDL(F)32-60/15HP |
| ZEDJ 1250/11-220-225-15 | 1250 | 10-11 | - | LIMITE 125-315/1600 220HP | SD125-315/1600 225 CV | - | CDL(F)32-80/20HP |
| ZEDJ 1250/12-250-270-20 | 1250 | 12 | - | LIMITE 125-315/1850 250HP | SD125-315/1850 270 CV | - | CDL(F)32-80/20HP |
| ZEDJ 1250/13-270-270-25 | 1250 | 13 | - | XAD 125-315/2000 270HP | SD 125-315/2000 270HP | - | CDL(F)32-100/25HP |
| ZEDJ 1500/8-180-170-15 | 1500 | 8 | - | LIMITE 125-250H/1320 180HP | SD 125-250H/1320 170HP | - | CDL(F))32-80/20HP |
| ZEDJ 1500/9-180-170-20 | 1500 | 9 | - | LIMITE 125-315/1320 180HP | SD125-315/1320 170HP | - | CDL(F)32-80/20HP |
| ZEDJ 1500/10-220-225-20 | 1500 | 10 | - | LIMITE 125-315/1600 220HP | SD125-315/1600 225 CV | - | CDL(F)32-80/20HP |
| ZEDJ 1500/12-250-270-25 | 1500 | 11-12 | - | LIMITE 125-315/1850 250HP | SD125-315/1850 270 CV | - | CDL(F))32-100/25HP |
| ZEDJ 1500/13-270-270-25 | 1500 | 13 | - | XAD125-315/2000 270 HP | SD 125-315/2000 270HP | - | CDL(F)32-100/25HP |
| ZEDJ 2000/8-220-225-25 | 2000 | 8 | - | LIMITE 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)45-50/25HP |
| ZEDJ 2000/9-270-270-25 | 2000 | 9 | - | LIMITE 150-250/2000 270HP | SD150-250/2000 270 CV | - | CDL(F)45-50/25HP |
| ZEDJ 2000/10-340-340-30 | 2000 | 10 | - | LIMITE 150-315/2500 340HP | SD150-315/2500 340 CV | - | CDL(F)45-60/30HP |
| ZEDJ 2000/13-430-410-40 | 2000 | 11-13 | - | XAD 150-315/3150 430HP | SD150-315/3150 410HP | - | CDL(F)45-70/40HP |
| ZEDJ 2500/8-220-225-30 | 2500 | 8 | - | LIMITE 150-250/1600 220HP | SD 150-250/1600 225HP | - | CDL(F)64-40/30HP |
| ZEDJ 2500/9-270-270-40 | 2500 | 9 | - | LIMITE 150-250/2000 270HP | SD150-250/2000 270 CV | - | CDL(F)64-50/40HP |
| ZEDJ 2500/10-340-340-40 | 2500 | 10 | - | XAD150-315/2500 340HP | SD150-315/2500 340 CV | - | CDL(F)64-50/40HP |
| ZEDJ2500/12-430-410-40 | 2500 | 11-12 | - | XAD150-315/3150 430 HP | SD150-315/3150 410HP | - | CDL(F)64-60-2/40HP |

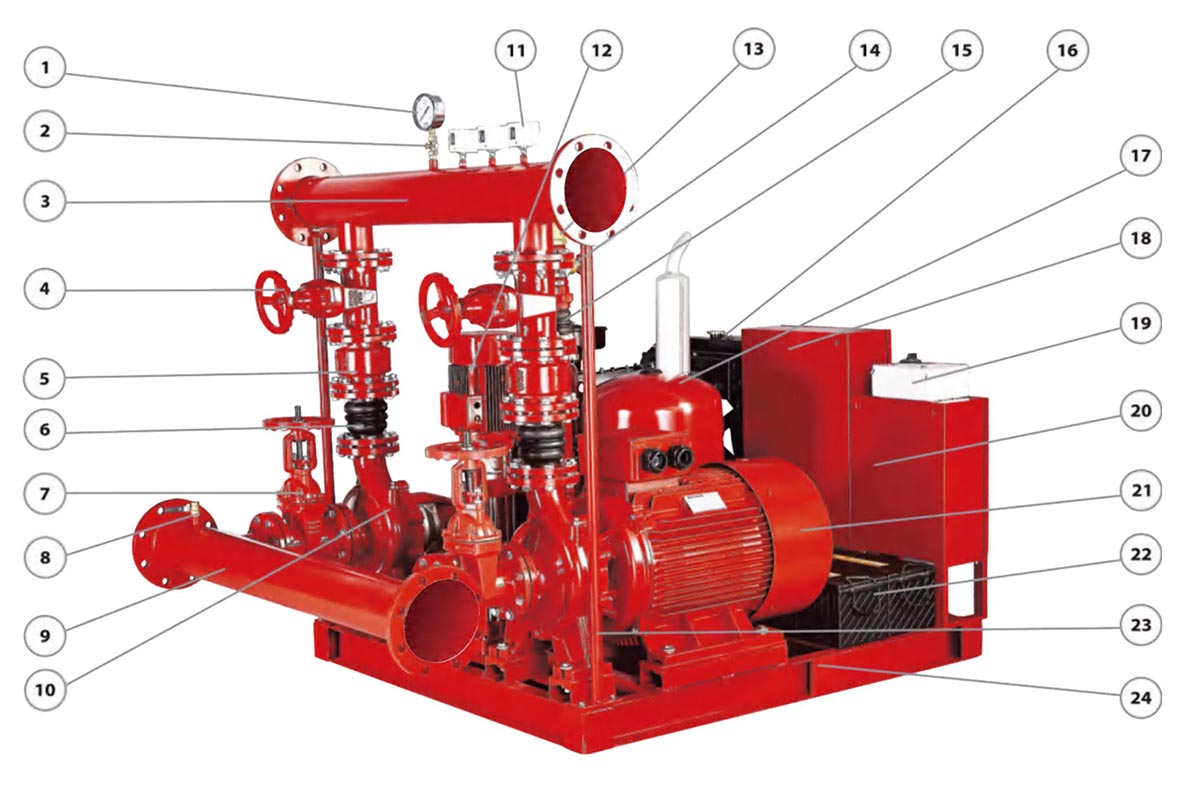

| № | Описание | Материал |
| 1 | Манометр | Existem 0-16 |
| 2 | Válvula de segurança | Latão |
| 3 | Tubulação de pressão | Aço carbono |
| 4 | Atuador | Ferro maleável |
| 5 | Válvula de retenção | Ferro maleável |
| 6 | Conexão flexível | Borracha |
| 7 | OS&Y клапан | Ferro maleável |
| 8 | Válvula de segurança | Latão |
| 9 | Всасывающий трубопровод | Aço carbono |
| 10 | Bomba diesel | Fonte de alimentação reserva |
| 11 | Реле давления | Existem 0-16 |
| 12 | Bomba Jockey | Fonte de alimentação reserva |
| 13 | Válvula de retenção jóquei | Latão |
| 14 | Válvula de corte Jockey | Latão |
| 15 | Conexão flexível | Borracha |
| 16 | Дизельный двигатель | Combustão interna |
| 17 | Tanque de pressão | Чугун / мембрана EPDM |
| 18 | Электрический контроллер | Partida Direta/Estrela-Triângulo |
| 19 | Controlador jóquei | Início direto |
| 20 | Дизельный контроллер | Início direto |
| 21 | Электрический насос | Основной источник |
| 22 | Acumulador | Основной/Резервный |
| 23 | Опорный стержень | Ferro fundido |
| 24 | Основание | Ferro fundido |
| Fluxo da bomba | Diâmetros mínimos dos tubos (nominais) | ||
| GPM | m³/h | Sucção | Liberar |
| 25 | 6 | 1"-DN25 | 1"-DN25 |
| 50 | 11 | 11/2"-Dn40 | 11/4"-DN32 |
| 100 | 23 | 2"-DN50 | 2"-DN50 |
| 150 | 34 | 21/2"-DN65 | 21/2"-DN65 |
| 200 | 45 | 3"-DN80 | 3"-DN80 |
| 250 | 57 | 4"-DN100 | 3"-DN80 |
| 300 | 68 | 4"-DN100 | 4"-DN100 |
| 400 | 91 | 4"-DN100 | 4"-DN100 |
| 450 | 102 | 5"-DN125 | 5"-DN125 |
| 500 | 114 | 5"-DN125 | 5"-DN125 |
| Fluxo da bomba | Diâmetros mínimos dos tubos (nominais) | ||
| GPM | m³/h | Sucção | Liberar |
| 750 | 170 | 6"-DN150 | 6"-DN150 |
| 1000 | 227 | 8"-DN200 | 6"-DN150 |
| 1250 | 284 | 8"-DN200 | 8"-DN200 |
| 1500 | 341 | 8"-DN200 | 8"-DN200 |
| 2000 | 455 | 10"-DN250 | 10"-DN250 |
| 2500 | 568 | 10"-DN250 | 10"-DN250 |
| 3000 | 682 | 12"-DN300 | 12"-DN300 |
| 3500 | 795 | 12"-DN300 | 12"-DN300 |
| 4000 | 909 | 14"-DN350 | 12"-DN300 |
| 4500 | 1023 | 16"-DN400 | 14"-DN350 |
| 5000 | 1136 | 16"-DN400 | 14"-DN350 |
