Área de açãoConsumo máximo: 31m³ / h
Pressão máxima: 120m

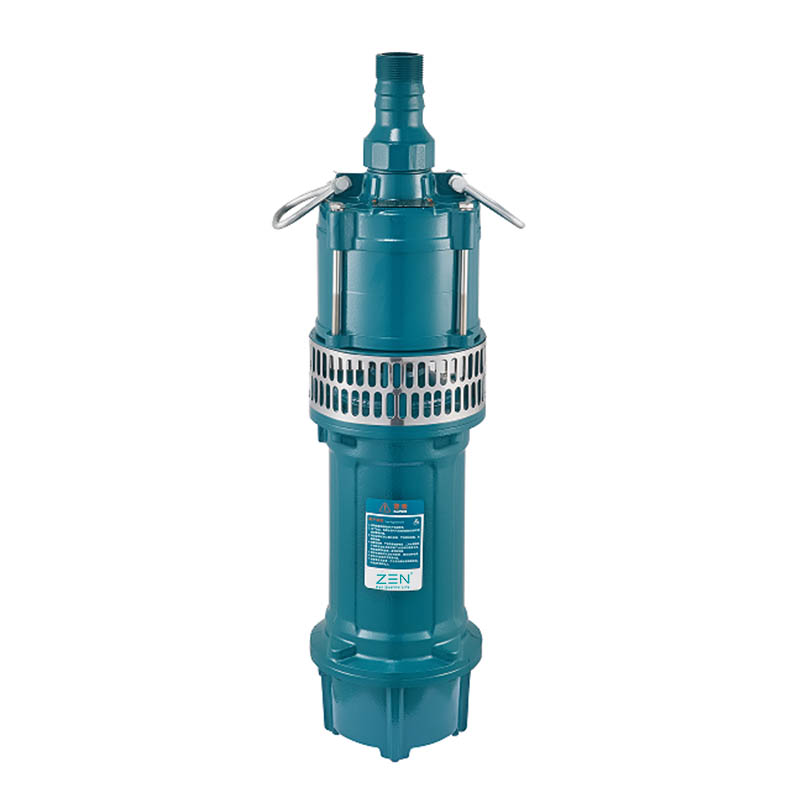

Bomba submersa de QD feita de ferro fundido espesso, que fornece resistência excepcional, resistência à abrasão e durabilidade, são adequados para drenar água limpa ou ligeiramente contaminada.
Eles se diferenciam por sua força e confiabilidade em condições operacionais automáticas em instalações estacionárias. Como dispositivos portáteis de drenagem elétrica e irrigação, a bomba submersível de QD com menor consumo de água é amplamente adequada para caixas de água, terras agrícolas, empresas industriais e de mineração, canteiros de obras, embarcações e famílias e são caracterizadas por um volume mais baixo, leve e operação de operação, etc.
Temperatura máxima do fluido + 40 ° C
PH 6,5 - 8.5 Valor
O teor máximo de areia é de 0,1%. Um corpo sólido suspenso passa 0,2 mm
Taxa de energia 50 Hz. Uma tensão nominal de fase única é de 220 escolas superiores, uma tensão nominal de três fases -380 escolas superiores, um alcance de 10% a 10%.
Profundidade de mergulho de 0,5 a 5 m
As bombas de alta pressão q (d) têm uma estrutura multi -estágio e são amplamente utilizadas em áreas como irrigação agrícola, irrigação, irrigação no jardim, abastecimento de água de poços, abastecimento de água de reservatórios, aquicultura etc.
Bomba de bombeamento centrífuga multi -estágina
O design é compacto, ocupa uma pequena área, o uso móvel é conveniente
Rolamento de esquina da esquina, um aumento na vida útil
Outras tensões ou frequências 60 Hz
| Power (KW) | 0.75 | 1.1 | 1.5 | 1.8 | 2.2 | 3 | 5.5 | 7.5 | |
| 1 | Capacitor (ICF) (Apenas para uma versão única) |
25 uf 450V AC |
25 uf 450V AC |
35 uf 450V AC |
50 uf 450V AC |
60 uf 450V AC |
一 | 一 | 一 |
| 2 | Rolamento inferior | 6203-2RZ | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 720B-2RS | 7307AC | 7307AC |
| 3 | Casco | HT200 | |||||||
| 4 | Motor | Motor seco | |||||||
| 5 | Rolamento superior | 6203-2RZ | 6203-2RZ | 6203-2RZ | 6204-2RZ | 6204-2RZ | 6204-2RZ | 6307-2RZ | 6307-2RZ |
| 6 | Vedação mecânica | 208-16/38 B: A/S: a (PTC) |
208-16/38 B: A/S: a (PTC) |
208-16/38 B: A/S: a (PTC) |
208-20/40 B: A/S: a (PTC) |
208-20/40 B: A/S: a (PTC) |
208-20/40 B: A/S: a (PTC) |
208-30/51 W: S/W: S. (F) |
208-30/51 W: S/W: S. (F) |
| B - Cerâmica A - Graphite S - Silicon Carbide | |||||||||
| 7 | Roda de trabalho | ZL102/HT200 | |||||||
| 8 | Corpo da bomba | HT200 | |||||||
| 9 | Eixo do motor | Aço 45#+AISI304 (com tipo P)/aço 45# | |||||||
| 10 | Saída | HT200 | |||||||
| 11 | A tela do instalador |
AISI430, AISI304 (com o tipo P) | Q235A | ||||||
| Modelo |
Dim. (Mm) | N.W. (kg) |
|||
| Única fase |
Três fases |
Φ | B | Dn | |
| QD3-30 / 9-0.75 | 一 | 192 | 488 | 25 | 22 |
| QD3-45/3-1.1J | 一 | 192 | 520 | 25 | 25 |
| QD6-32/2-1.1J | 一 | 200 | 475 | 38 | 25 |
| QD6-32/2-1.1p | 一 | 200 | 475 | 38 | 22 |
| QD3-55/4-1.5J | 一 | 192 | 595 | 25 | 30 |
| QD6-35 / 2-1.5J | 一 | 200 | 520 | 38 | 28 |
| QD10-26/2-1.5J | 一 | 200 | 510 | 51 | 28 |
| QD10-30/3-1.5J | 一 | 200 | 555 | 51 | 30 |
| QD10-30 / 3-1.5p | 一 | 200 | 555 | 51 | 27 |
| QD15-20/2-1.5J | 一 | 200 | 515 | 64 | 29 |
| QD3-82 / 5-1.8J | 一 | 195 | 667 | 25 | 37 |
| QD12-36/3-1.8J | 一 | 200 | 590 | 51 | 34 |
| QD3-96/6-2.2J | 一 | 195 | 735 | 25 | 41 |
| QD10-40 / 3-2.2J | 一 | 200 | 630 | 51 | 36 |
| 一 | Q3-30/2-0.75 | 192 | 470 | 25 | 20 |
| 一 | Q3-30/2-0.75p | 192 | 485 | 25 | 22 |
| 一 | Q3-45/3-1.1J | 192 | 512 | 25 | 24 |
| 一 | Q6-32/2-1.1J | 200 | 470 | 38 | 25.5 |
| 一 | Q6-32/2-1.1p | 200 | 470 | 38 | 21 |
| 一 | Q3-55/4-1.5J | 192 | 545 | 25 | 27 |
| 一 | Q6-35/2-1.5J | 200 | 470 | 38 | 26 |
| 一 | Q10-26 / 2-1.5J | 200 | 470 | 51 | 26 |
| 一 | Q10-30 / 3-1.5J | 199 | 505 | 51 | 28 |
| 一 | Q10-30/3-1.5p | 199 | 505 | 51 | 24 |
| 一 | Q15-20/2-1.5J | 200 | 465 | 64 | 25 |
| 一 | Q3-82/5-1.8J | 195 | 630 | 25 | 33 |
| 一 | Q12-36/3-18.J | 200 | 550 | 51 | 32 |
| 一 | Q12-36/3-1.8p | 200 | 550 | 51 | 28 |
| 一 | Q3-96/6-2.2J | 195 | 660 | 25 | 36 |
| Q10-40/3-2.2J | 200 | 550 | 51 | 32 | |
| 一 | Q3-112/7-3J | 195 | 731 | 25 | 42 |
| 一 | Q12.5-80 / 4-5L1 | 230 | 750 | 51 | 82 |
| 一 | Q14-100 / 5-7.5L1 | 230 | 825 | 51 | 95 |
| Modelo |
Poder |
Nominal Atual (UM) |
Máx. FLUXO (m³/h) |
Máx (M) |
Faixa cabeças (M) |
Кабельная линия (M) |
Dim.mm (L × W × H) |
G.W. (kg) |
20 ' -carregamento Cole-in (St.) |
||
| Única fase |
Três fases | KW | HP | ||||||||
| QD3-30 / 9-0.75 | 0.75 | 1 | 5.2 | 5 | 33 | 0 ~ 33 | 3*0,75-15 | 495x220x235 | 24 | 1170 | |
| QD3-45/3-1.1J | 1.1 | 1.5 | 7.3 | 5 | 53 | 0 ~ 47 | 3*1-15 | 535x220x235 | 27 | 900 | |
| QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 27 | 900 | ||||
| QD6-32/2-1.1p | 14 | 37 | 20 ~ 35 | 3*1-15 | 535x220x235 | 24 | 900 | ||||
| QD3-55/4-1.5J | 1.5 | 2 | 9.5 | 5 | 64 | 0 ~ 62 | 3*1-18 | 610x220x235 | 32 | 810 | |
| QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-26/2-1.5J | 20 | 29 | 0 ~ 29 | 3*1-18 | 580x220x235 | 30 | 900 | ||||
| QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 33 | 810 | ||||
| QD10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 3*1-18 | 610x220x235 | 29 | 810 | ||||
| QD15-20/2-1.5J | 23 | 28 | 0 ~ 29 | 3*1-18 | 570x220x215 | 30 | 1000 | ||||
| QD3-82 / 5-1.8J | 一 | 1.8 | 2.5 | 11.3 | 8 | 85 | 50 ~ 85 | 3*2-15 | 705x220x273 | 41 | 640 |
| QD12-36/3-1.8J | 21 | 43 | 10 ~ 40 | 3*2-15 | 670x205x275 | 38 | 640 | ||||
| QD3-96/6-2.2J | 2.2 | 3 | 13.8 | 8 | 104 | 55 ~ 104 | 3*2-15 | 770x220x273 | 45 | 560 | |
| QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 3*2-15 | 705x220x273 | 40 | 640 | ||||
| 一 | QD3-30 / 9-0.75 | 0.75 | 1 | 2 | 5 | 33 | 0 ~ 33 | 4*0,75-15 | 495x220x235 | 22 | 990 |
| 一 | QD3-30/2-0.75p | 5 | 33 | 0 ~ 33 | 4*0,75-15 | 495x220x235 | 23 | 990 | |||
| 一 | QD3-45/3-1.1J | 1.1 | 1.5 | 2.7 | 5 | 53 | 0 ~ 47 | 4*0,75-15 | 535x220x235 | 25 | 900 |
| 一 | QD6-32/2-1.1J | 14 | 37 | 20 ~ 35 | 4*0,75-15 | 535x220x235 | 24 | 900 | |||
| 一 | QD6-32/2-1.1p | 14 | 37 | 20 ~ 35 | 4*0,75-15 | 535x220x235 | 23 | 900 | |||
| 一 | QD3-55/4-1.5J | 1.5 | 2 | 3.6 | 5 | 64 | 0 ~ 62 | 4*1-18 | 610x220x235 | 29 | 810 |
| 一 | QD6-35 / 2-1.5J | 15 | 40 | 20 ~ 37 | 4*1-18 | 580x220x235 | 27 | 900 | |||
| 一 | QD10-26/2-1.5J | 20 | 29 | 0 ~ 30 | 4*1-18 | 535x220x235 | 28 | 900 | |||
| 一 | QD10-30/3-1.5J | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 30 | 810 | |||
| 一 | QD10-30 / 3-1.5p | 20 | 38 | 20 ~ 36 | 4*1-18 | 610x220x235 | 26 | 810 | |||
| 一 | QD15-20/2-1.5J | 23 | 28 | 0 ~ 28 | 4*1-18 | 525x220x215 | 26 | 1000 | |||
| 一 | QD3-82 / 5-1.8J | 1.8 | 2.5 | 4.3 | 8 | 85 | 50 ~ 88 | 4*1-15 | 705x220x273 | 37 | 640 |
| 一 | QD12-36/3-1.8 | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD12-36/3-1.8p | 21 | 43 | 10 ~ 40 | 4*1-15 | 640x205x278 | 32 | 720 | |||
| 一 | QD3-96/6-2.2J | 2.2 | 3 | 5.1 | 8 | 104 | 55 ~ 104 | 4*1-15 | 705x220x273 | 40 | 640 |
| 一 | QD10-40 / 3-2.2J | 22 | 44 | 0 ~ 43 | 4*1-15 | 640x205x278 | 36 | 720 | |||
| 一 | QD3-112/7-3J | 3 | 4 | 6.7 | 9 | 122 | 60 ~ 120 | 3*1,5+1*1-15 | 770x220x273 | 46 | 560 |
| 一 | QD12.5-80/4-5.5L1 | 5.5 | 7.5 | 12.6 | 31 | 89 | 52 ~ 85 | 3*1,5+1*1 ☆ | 1050x295x335 | 91 | 245 |
| 一 | QD14-100/5-7.5L1 | 7.5 | 10 | 16.8 | 31 | 109 | 66 ~ 108 | 3*2,5+1*1,5-30 | 1190x295x320 | 105 | 196 |
As bombas centrífugas não são recomendadas para serem usadas abaixo da faixa de elevação.
