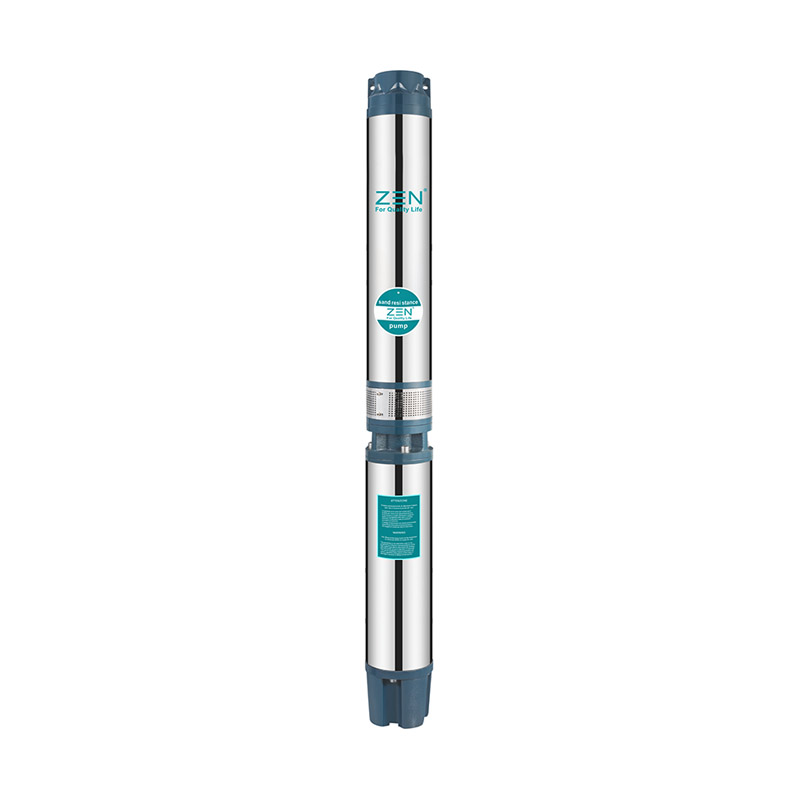

A marca ZΞN, como fabricante líder na China, adere a rígidos padrões de controle de qualidade e usa apenas materiais e componentes da mais alta qualidade na produção de nossa bomba para poços profundos de aço inoxidável 6SR 6''. O resultado é um produto que não só é forte e durável, mas também tem um desempenho consistente e eficiente ao longo do tempo.
CÓDIGO DE IDENTIFICAÇÃO*6SR
* 6: Diâmetro do poço: 148 mm(6 ")
* Bomba submersível da série SR:SR
* 18:Capacidade(m³/h)
* 04: Palco
* 3.0: Potência do motor (KW)
1. Para abastecimento de água de poços ou reservatórios.
2. Para uso doméstico, civil e industrial.
3. Para uso em jardins e irrigação.
1. A temperatura máxima do líquido pode atingir + 35°C.
2. Teor máximo de areia: 0,25%.
3. Profundidade máxima de mergulho: 100m.
4. Diâmetro mínimo do furo: 6".
1. Motor elétrico com enrolamento múltiplo ou tela totalmente fechada
2. Trifásico: 380V - 415V / 50Hz
3. Equipado com caixa de controle de lançamento ou caixa de controle automático digital
4. A bomba foi projetada usando a tensão da carcaça
5. Padrões de tamanho NEMA
1. Selo mecânico especial
2. Outras tensões ou frequências 60Hz
Modelo | P2 | Entrega n = 2850 rpm | |||||||||||
3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 133 | 167 | 200 | 250 | 300 | 333 | 367 | 417 | 500 |
0 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 30 | ||||
6SR18 04-3.0 | 3.0 | 4.0 | H(m) | 52 | 46 | 43 | 38 | 35 | 29 | 24 | 18 | 11 | 2 |
6SR18 06-4.0 | 4.0 | 5.5 | 78 | 69 | 64 | 57 | 52 | 43 | 35 | 27 | 17 | 3 | |
6SR18 08-5.5 | 5.5 | 7.5 | 104 | 92 | 86 | 76 | 70 | 58 | 47 | 36 | 22 | 4 | |
6SR18 11-7,5 | 7.5 | 10 | 143 | 127 | 118 | 105 | 96 | 79 | 65 | 50 | 31 | 5 | |
6SR18 13-9,2 | 9.2 | 12.5 | 169 | 150 | 139 | 124 | 113 | 94 | 77 | 59 | 36 | 6 | |
6SR18 15-11 | 11 | 15 | 195 | 173 | 161 | 143 | 131 | 108 | 89 | 68 | 42 | 7 | |
6SR18 18-13 | 13 | 17.5 | 234 | 207 | 193 | 171 | 157 | 130 | 106 | 81 | 50 | 8 | |
6SR18 21-15 | 15 | 20 | 273 | 242 | 225 | 200 | 183 | 151 | 124 | 95 | 59 | 9 | |
6SR18 25-18,5 | 18.5 | 25 | 325 | 288 | 268 | 238 | 218 | 180 | 148 | 113 | 70 | 11 |
Modelo | P2 | Entrega n = 2850 rpm | |||||||||||
3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 83 | 167 | 250 | 333 | 417 | 500 | 583 | 677 | 717 |
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 43 | ||||
6SR30 03-3.0 | 3.0 | 4.0 | H(m) | 41 | 38 | 36 | 34 | 32 | 27 | 21 | 18 | 12 | 4 |
6SR30 04-4.0 | 4.0 | 5.5 | 54 | 50 | 48 | 45 | 42 | 36 | 28 | 24 | 16 | 5 | |
6SR30 06-5.5 | 5.5 | 7.5 | 81 | 76 | 72 | 68 | 63 | 54 | 42 | 36 | 24 | 6 | |
6SR30 08-7,5 | 7.5 | 10 | 108 | 101 | 96 | 90 | 84 | 72 | 56 | 48 | 32 | 7 | |
6SR30 09-9.2 | 9.2 | 12.5 | 122 | 113 | 108 | 102 | 95 | 81 | 63 | 54 | 36 | 8 | |
6SR30 11-11 | 11 | 15 | 149 | 139 | 132 | 124 | 116 | 99 | 77 | 66 | 44 | 9 | |
6SR30 12-13 | 13 | 17.5 | 162 | 151 | 144 | 136 | 126 | 108 | 84 | 72 | 48 | 10 | |
6SR30 14-15 | 15 | 20 | 189 | 176 | 168 | 158 | 147 | 126 | 98 | 84 | 56 | 11 | |
6SR30 17-18,5 | 18.5 | 25 | 230 | 214 | 204 | 192 | 179 | 153 | 119 | 102 | 68 | 12 |
Modelo | P2 | Entrega n = 2850 rpm | |||||||||||
3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 333 | 417 | 500 | 583 | 667 | 750 | 833 | 917 | 1083 |
0 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 65 | ||||
6SR45 02-3.0 | 3.0 | 4.0 | H(m) | 25 | 23 | 22 | 20 | 19 | 17 | 16 | 14 | 12 | 4 |
6SR45 03-4.0 | 4.0 | 5.5 | 38 | 34 | 32 | 30 | 29 | 26 | 24 | 21 | 18 | 6 | |
6SR45 04-5.5 | 5.5 | 7.5 | 50 | 45 | 43 | 40 | 38 | 34 | 32 | 28 | 24 | 8 | |
6SR45 05-7,5 | 7.5 | 10 | 63 | 56 | 54 | 50 | 48 | 43 | 40 | 35 | 30 | 10 | |
6SR45 06-9.2 | 9.2 | 12.5 | 75 | 68 | 65 | 60 | 57 | 51 | 48 | 42 | 36 | 12 | |
6SR45 07-11 | 11 | 15 | 88 | 79 | 76 | 70 | 67 | 60 | 56 | 49 | 42 | 14 | |
6SR45 08-13 | 13 | 17.5 | 100 | 91 | 87 | 80 | 76 | 68 | 64 | 56 | 48 | 16 | |
6SR45 09-15 | 15 | 20 | 113 | 102 | 98 | 90 | 86 | 77 | 72 | 63 | 54 | 18 | |
6SR45 11-18,5 | 18.5 | 25 | 138 | 125 | 120 | 110 | 105 | 94 | 88 | 77 | 66 | 22 |
Modelo | P2 | Entrega n = 2850 rpm | ||||||||||
3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 167 | 333 | 500 | 667 | 833 | 1000 | 1167 | 1334 |
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | ||||
6SR60 02-4.0 | 4.0 | 5.5 | H(m) | 26 | 25 | 24 | 21 | 19 | 16 | 14 | 11 | 8 |
6SR60 03-5.5 | 5.5 | 7.5 | 39 | 38 | 36 | 31 | 28 | 24 | 21 | 17 | 12 | |
6SR60 04-9.2 | 9.2 | 12.5 | 52 | 50 | 47 | 42 | 37 | 32 | 28 | 22 | 16 | |
6SR60 05-11 | 11 | 15 | 66 | 63 | 59 | 52 | 46 | 40 | 35 | 28 | 20 | |
6SR60 06-13 | 13 | 17.5 | 79 | 76 | 71 | 62 | 56 | 48 | 41 | 34 | 24 | |
6SR60 07-15 | 15 | 20 | 92 | 88 | 83 | 73 | 65 | 57 | 48 | 39 | 28 | |
6SR60 08-18,5 | 18.5 | 25 | 105 | 101 | 95 | 83 | 74 | 65 | 55 | 45 | 32 |
Escala paraquedista | |||||
Modelo | A | B | C | D | E |
6SR18 04-3.0 | 1065 | 482 | 583 | 3” | f145 |
6SR18 06-4.0 | 1175 | 502 | 673 | 3" | f145 |
6SR18 08-5.5 | 1325 | 562 | 763 | 3" | f145 |
6SR18 11-7,5 | 1510 | 612 | 898 | 3" | f145 |
6SR18 13-9,2 | 1674 | 687 | 987 | 3" | f145 |
6SR18 15-11 | 1809 | 732 | 1077 | 3” | f145 |
6SR18 18-13 | 1994 | 782 | 1212 | 3" | f145 |
6SR18 21-15 | 2183 | 837 | 1346 | 3" | f145 |
6SR18 25-18,5 | 2383 | 857 | 1526 | 3” | f145 |
6SR30 03-3.0 | 1046 | 482 | 564 | 3" | f145 |
6SR30 04-4.0 | 1119 | 502 | 617 | 3” | f145 |
6SR30 06-5.5 | 1286 | 562 | 724 | 3" | f145 |
6SR30 08-7,5 | 1443 | 612 | 831 | 3” | f145 |
6SR30 09-9.2 | 1571 | 687 | 884 | 3" | f145 |
6SR30 11-11 | 1723 | 732 | 991 | 3" | f145 |
6SR30 12-13 | 1827 | 782 | 1045 | 3" | f145 |
6SR30 14-15 | 1988 | 837 | 1151 | 3” | f145 |
6SR30 17-18,5 | 2169 | 857 | 1312 | 3" | f145 |
6SR45 02-3.0 | 1018 | 482 | 536 | 3” | f145 |
6SR45 03-4.0 | 1105 | 502 | 603 | 3" | f145 |
6SR45 04-5.5 | 1231 | 562 | 669 | 3" | f145 |
6SR45 05-7,5 | 1348 | 612 | 736 | 3" | f145 |
6SR45 06-9.2 | 1489 | 687 | 802 | 3" | f145 |
6SR45 07-11 | 1601 | 732 | 869 | 3” | f145 |
6SR45 08-13 | 1717 | 782 | 935 | 3” | f145 |
6SR45 09-15 | 1838 | 837 | 1001 | 3" | f145 |
6SR45 11-18,5 | 1991 | 857 | 1134 | 3" | f145 |
6SR60 02-4.0 | 1104 | 502 | 602 | 3" | f145 |
6SR60 03-5.5 | 1266 | 562 | 704 | 3” | f145 |
6SR60 04-9.2 | 1493 | 687 | 806 | 3” | f145 |
6SR60 05-11 | 1641 | 732 | 909 | 3" | f145 |
6SR60 06-13 | 1793 | 782 | 1011 | 3” | f145 |
6SR60 07-15 | 2007 | 837 | 1170 | 3" | f145 |
6SR60 08-18,5 | 2129 | 857 | 1272 | 3” | f145 |
1. Interruptores de energia
2. Controle automático de cassetes
3. Gasoduto
4. Válvula
5. Junta
6. Nível estático
7. Pólo superior
8. Cabo
9. Bem
10. Nível de agitação
11. Haste intermediária
12. Carcaça da bomba
13. Pólo inferior
14. Motores elétricos subaquáticos
tamanho | Tensão (v) | Potência (kw) | Seção transversal do cabo(mm²) | 0,7 mm² | 1mm² | 1,5mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 220 | 0.37 | Comprimento do cabo (m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
tamanho | Tensão (v) | Potência (kw) | Seção transversal do cabo(mm²) | 0,7 mm² | 1mm² | 1,5mm² | 2mm² | 2,5 mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 380 | 0.37 | Comprimento do cabo (m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
