Escolha a marca ZΞN para obter uma bomba submersível de poço profundo 6SP confiável e de alta qualidade. Identificador*6SP*6: Diâmetro do furo: 148 mm (6")*SP: aço inoxidável* 30: Capacidade (m³/h)* 03: Cena* 3.0: Potência do motor (KW)

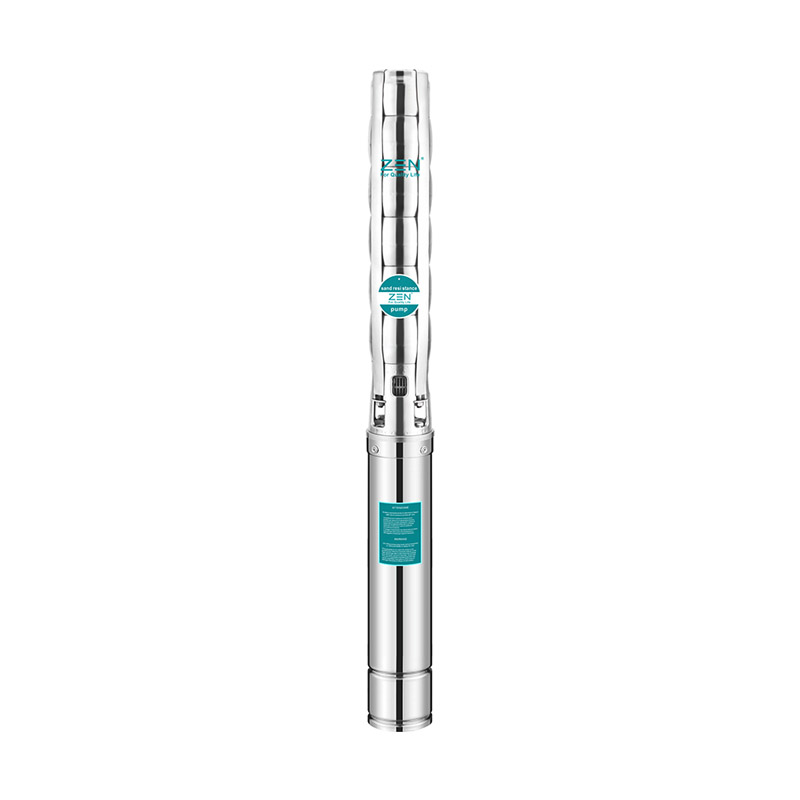

Bomba submersível para poço profundo 6SP
1. Para abastecimento de água de poços ou reservatórios.
2. Para uso doméstico, civil e industrial.
3. Para uso em jardins e irrigação.
1. A temperatura máxima do líquido pode atingir + 35°C.
2. Teor máximo de areia: 0,25%.
3. Profundidade máxima de mergulho: 100m.
4. Diâmetro mínimo do poço: 6".
1. Motor elétrico com enrolamento múltiplo ou tela totalmente fechada
2. Trifásico: 380V - 415V / 50Hz
3. Equipado com caixa de controle de lançamento ou caixa de controle automático digital
4. A bomba foi projetada usando a tensão da carcaça
5. Padrões de tamanho NEMA
1. Selo mecânico especial
2. Outras tensões ou frequências 60Hz
Modelo | P2 | Entrega n = 2850 rpm | |||||||||||
3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 167 | 250 | 333 | 417 | 500 | 583 | 667 | 750 | 800 |
0 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 46 | ||||
6SP30 03-3.0 | 3.0 | 4.0 | H(m) | 40 | 38 | 35 | 32 | 28 | 23 | 18 | 11 | 8 | 3 |
6SP30 04-4.0 | 4.0 | 5.5 | 53 | 50 | 46 | 42 | 38 | 31 | 24 | 14 | 10 | 4 | |
6SP30 06-5.5 | 5.5 | 7.5 | 79 | 75 | 69 | 64 | 56 | 47 | 36 | 22 | 16 | 5 | |
6SP30 08-7,5 | 7.5 | 10 | 106 | 100 | 92 | 85 | 75 | 62 | 48 | 29 | 21 | 8 | |
6SP30 10-9,2 | 9.2 | 12.5 | 132 | 125 | 115 | 106 | 94 | 78 | 60 | 36 | 26 | 9 | |
6SP30 12-11 | 11 | 15 | 158 | 150 | 138 | 127 | 113 | 94 | 72 | 43 | 31 | 10 | |
6SP30 14-13 | 13 | 17.5 | 185 | 175 | 161 | 148 | 132 | 109 | 84 | 50 | 36 | 12 | |
6SP30 16-15 | 15 | 20 | 211 | 200 | 184 | 170 | 150 | 125 | 96 | 58 | 42 | 13 | |
6SP30 19-18,5 | 18.5 | 25 | 251 | 238 | 219 | 201 | 179 | 148 | 114 | 68 | 49 | 14 |
Modelo | P2 | Entrega n = 2850 rpm | |||||||||||
3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 333 | 417 | 583 | 667 | 767 | 833 | 917 | 1000 | 1100 |
0 | 20 | 25 | 35 | 40 | 46 | 50 | 55 | 60 | 71 | ||||
6SP46 02-3.0 | 3.0 | 4.0 | H(m) | 27 | 24 | 22 | 20 | 19 | 18 | 16 | 15 | 14 | 4 |
6SP46 03A-4.0 | 4.0 | 5.5 | 37 | 34 | 31 | 27 | 25 | 21 | 19 | 16 | 12 | 4 | |
6SP46 03-5.5 | 5.5 | 7.5 | 40 | 36 | 33 | 30 | 29 | 26 | 24 | 23 | 21 | 5 | |
6SP46 05-7,5 | 7.5 | 10 | 66 | 60 | 55 | 50 | 48 | 44 | 40 | 38 | 35 | 6 | |
6SP46 06-9.2 | 9.2 | 12.5 | 79 | 72 | 66 | 60 | 57 | 53 | 48 | 45 | 42 | 7 | |
6SP46 07-11 | 11 | 15 | 92 | 84 | 77 | 70 | 67 | 61 | 56 | 53 | 49 | 8 | |
6SP46 08-13 | 13 | 17.5 | 106 | 96 | 88 | 80 | 76 | 70 | 64 | 60 | 56 | 9 | |
6SP46 10-15 | 15 | 20 | 132 | 120 | 110 | 100 | 95 | 88 | 80 | 75 | 70 | 10 | |
6SP46 12-18,5 | 18.5 | 25 | 158 | 144 | 132 | 120 | 114 | 105 | 96 | 90 | 84 | 12 |
Modelo | P2 | Entrega n = 2850 rpm | |||||||||||
3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 333 | 500 | 667 | 750 | 833 | 917 | 1000 | 1167 | 1333 |
0 | 20 | 30 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | ||||
6SP60 02-4.0 | 4.0 | 5.5 | H(m) | 28 | 26 | 24 | 22 | 21 | 19 | 17 | 16 | 11 | 3 |
6SP60 03-5.5 | 5.5 | 7.5 | 42 | 39 | 36 | 34 | 31 | 29 | 26 | 23 | 17 | 4 | |
6SP60 04-7,5 | 7.5 | 10 | 56 | 52 | 48 | 46 | 43 | 38 | 34 | 31 | 22 | 5 | |
6SP60 05-9.2 | 9.2 | 12.5 | 70 | 65 | 60 | 55 | 52 | 48 | 43 | 39 | 28 | 6 | |
6SP60 06-11 | 11 | 15 | 84 | 78 | 72 | 67 | 63 | 57 | 51 | 47 | 33 | 7 | |
6SP60 07-13 | 13 | 17.5 | 98 | 91 | 84 | 78 | 73 | 67 | 60 | 55 | 39 | 8 | |
6SP60 08-15 | 15 | 20 | 112 | 104 | 96 | 89 | 84 | 76 | 68 | 62 | 44 | 9 | |
6SP60 09-18.5 | 18.5 | 25 | 126 | 117 | 108 | 100 | 94 | 86 | 77 | 70 | 50 | 10 |
Escala paraquedista | |||||
Modelo | A | B | C | D | E |
6SP30 03-3.0 | 1082 | 482 | 600 | 3"-4" | f145 |
6SP30 04-4.0 | 1212 | 502 | 710 | 3"-4" | f145 |
6SP30 06-5.5 | 1496 | 562 | 934 | 3"-4" | f145 |
6SP30 08-7,5 | 1772 | 612 | 1160 | 3"-4" | f145 |
6SP30 10-9,2 | 2072 | 687 | 1385 | 3"-4" | f145 |
6SP30 12-11 | 2342 | 732 | 1610 | 3"-4" | f145 |
6SP30 14-13 | 2612 | 782 | 1830 | 3"-4" | f145 |
6SP30 16-15 | 2891 | 837 | 2054 | 3“-4” | f145 |
6SP30 19-18,5 | 3247 | 857 | 2390 | 3"-4" | f145 |
6SP46 02-3.0 | 970 | 482 | 488 | 3"-4" | f145 |
6SP46 03A-4.0 | 1102 | 502 | 600 | 3"-4" | f145 |
6SP46 03-5.5 | 1162 | 562 | 600 | 3"-4" | f145 |
6SP46 05-7,5 | 1434 | 612 | 822 | 3"-4" | f145 |
6SP46 06-9.2 | 1621 | 687 | 934 | 3“-4” | f145 |
6SP46 07-11 | 1780 | 732 | 1048 | 3"-4" | f145 |
6SP46 08-13 | 1942 | 782 | 1160 | 3"-4" | f145 |
6SP46 10-15 | 2222 | 837 | 1385 | 3"-4" | f145 |
6SP46 12-18,5 | 2467 | 857 | 1610 | 3"-4" | f145 |
6SP60 02-4.0 | 998 | 502 | 496 | 4" | f145 |
6SP60 03-5.5 | 1170 | 562 | 608 | 4" | f145 |
6SP60 04-7,5 | 1332 | 612 | 720 | 4" | f145 |
6SP60 05-9.2 | 1519 | 687 | 832 | 4" | f145 |
6SP60 06-11 | 1676 | 732 | 944 | 4" | f145 |
6SP60 07-13 | 1838 | 782 | 1056 | 4" | f145 |
6SP60 08-15 | 2005 | 837 | 1168 | 4" | f145 |
6SP60 09-18.5 | 2137 | 857 | 1280 | 4" | f145 |
1. Interruptores de energia
2. Controle automático de cassetes
3. Gasoduto
4. Válvula
5. Junta
6. Nível estático
7. Pólo superior
8. Cabo
9. Bem
10. Nível de agitação
11. Haste intermediária
12. Carcaça da bomba
13. Pólo inferior
14. Motores elétricos subaquáticos
tamanho | Tensão (v) | Potência (kw) | Seção transversal do cabo(mm²) | 0,7mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 220 | 0.37 | Comprimento do cabo (m) | 50 | 80 | 100 | ||||||||||
0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
tamanho | Tensão (v) | Potência (kw) | Seção transversal do cabo(mm²) | 0,7mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
4" | 380 | 0.37 | Comprimento do cabo (m) | 200 | 315 | |||||||||||
0.55 | 100 | 210 | 320 | |||||||||||||
0.75 | 80 | 165 | 280 | |||||||||||||
1.1 | 120 | 180 | 250 | 308 | ||||||||||||
1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
13 | 78 | 129 | 205 | 314 | ||||||||||||
15 | 69 | 114 | 180 | 277 | ||||||||||||
18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
45.0 | 45 | 71 | 108 | 147 | 203 |
