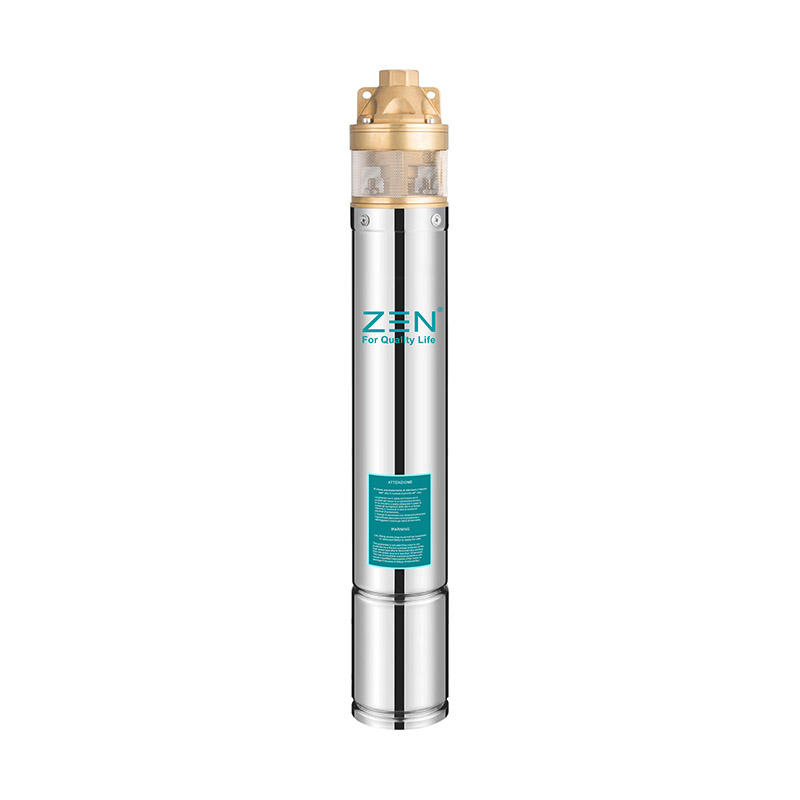

A bomba submersível para poço profundo SKM de 4" da marca ZΞN oferece desempenho e confiabilidade excepcionais, tornando-a a escolha ideal para uma variedade de aplicações.
Identificador* 4SK
*4: Diâmetro do furo: 96 mm (4")
* SK: nome da bomba
* M: motor monofásico (trifásico sem M)
* 100: Código de energia
1. Para abastecimento de água de poços ou reservatórios.
2. Para uso doméstico, civil e industrial.
3. Para uso em jardins e irrigação.
1. A temperatura máxima do líquido pode atingir + 35°C.
2. Teor máximo de areia: 0,25%.
3. Profundidade máxima de mergulho: 100m.
4. Diâmetro mínimo do poço: 4".
1. Motor elétrico com enrolamento múltiplo ou tela totalmente fechada
2. Trifásico: 380V - 415V / 50Hz
3. Monofásico: 220V - 240V / 50Hz
4. Equipado com caixa de controle de lançamento ou caixa de controle automático digital
5. As bombas são projetadas usando tensão da carcaça
6. Padrões de tamanho NEMA
1. Selo mecânico especial
2. Outras tensões ou frequências 60Hz
| Modelo | P2 | Entrega n = 2850 rpm | |||||||||||||
| 1~220v/240v | 3~380v/415v | KW | HP |
Q L/min m³/h |
0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | A |
| 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | ||||||
| 4SKM100-0,75 | 4SK100-0,75 | 0.75 | 1.0 | H(m) | 61 | 57 | 54 | 45 | 40 | 36 | 32 | 25 | 20 | 3 | 457 |
| 4SKM150-1.1 | 4SK150-1.1 | 1.1 | 1.5 | 100 | 90 | 83 | 68 | 62 | 54 | 43 | 38 | 22 | 5 | 547 | |
| 4SKM200-1.5 | 4SK200-1.5 | 1.5 | 2.0 | 130 | 110 | 100 | 85 | 75 | 70 | 64 | 60 | 40 | 8 | 587 | |
| Números | Nome |
| 430 1 | rotor do motor |
| 430 2 | suporte de sucção |
| 430 3 | Selo mecânico |
| 430 4 | Anel do eixo |
| 430 5 | Filtrar rede |
| 430 6 | Roda |
| 430 7 | Chave. |
| 430 8 | Carcaça da bomba |
| 430 9 | Tampa da bomba |
| 430 10 | Almofada |
| 430 11 | Câmara de exaustão |
| 430 12 | Arruela elástica |
| 430 13 | Parafuso |
| 430 14 | Anel de vedação em forma de “O” |
| 430 15 | Válvula |
| 430 16 | Bainha de cabo |
| 430 17 | Parafuso |
| 430 18 | String do controlador |
| 430 19 | Asa |
| 440 1 | Mola de fixação |
| 440 2 | Tampa final |
| 440 3 | Copo de borracha |
| 440 4 | Consequência |
| 440 5 | rolamento de impulso |
| 440 6 | rolamento de esferas de furo profundo |
| 440 7 | rolamento de esferas de furo profundo |
| 440 8 | Selo mecânico |
| 440 9 | estator de motor elétrico |
| 440 10 | Fio elétrico |
| 440 11 | Parafuso |
| 440 12 | Corrente |
| 440 13 | Anel de vedação em forma de “O” |
| 440 14 | Câmara de combustível |
| 440 15 | Anel de vedação em forma de “O” |
| 440 16 | Servir |
| 440 17 | Parafuso de cabeça dupla |
| 440 18 | Máquina de lavar |
| 440 19 | Nozes |
| 440 20 | Anel estático |
| 440 21 | Almofada |
| 440 22 | Tampa de areia |
| 440 23 | Bucha do rack de cabos |
| 440 24 | Servir |
1. Interruptores de energia
2. Controle automático de cassetes
3. Gasoduto
4. Válvula
5. Junta
6. Nível estático
7. Pólo superior
8. Cabo
9. Bem
10. Nível de agitação
11. Haste intermediária
12. Carcaça da bomba
13. Pólo inferior
14. Motores elétricos subaquáticos
| tamanho | Tensão (v) | Potência (kw) | Seção transversal do cabo(mm²) | 0,7 mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
| 4" | 220 | 0.37 | Comprimento do cabo (m) | 50 | 80 | 100 | ||||||||||
| 0.55 | 35 | 55 | 80 | 105 | 130 | |||||||||||
| 0.75 | 20 | 35 | 55 | 75 | 90 | 110 | 150 | |||||||||
| 0.95 | 32 | 52 | 70 | 85 | 105 | 140 | ||||||||||
| 1.1 | 30 | 48 | 60 | 79 | 100 | 127 | 190 | |||||||||
| 1.5 | 25 | 34 | 50 | 57 | 80 | 92 | 137 | 228 | ||||||||
| 1.8 | 23 | 32 | 48 | 55 | 78 | 90 | 135 | 226 | ||||||||
| 2.2 | 22 | 30 | 43 | 50 | 68 | 102 | 170 | 230 | ||||||||
| 3.0 | 25 | 30 | 45 | 60 | 80 | 120 | 200 | 330 | ||||||||
| 3.5 | 25 | 30 | 45 | 60 | 100 | 180 | 290 | |||||||||
| 4.0 | 25 | 35 | 55 | 90 | 150 | 220 | 300 |
| tamanho | Tensão (v) | Potência (kw) | Seção transversal do cabo(mm²) | 0,7 mm² | 1mm² | 1,5mm² | 2mm² | 2,5mm² | 3mm² | 4mm² | 6mm² | 10mm² | 16mm² | 25mm² | 35mm² | 50mm² |
| 4" | 380 | 0.37 | Comprimento do cabo (m) | 200 | 315 | |||||||||||
| 0.55 | 100 | 210 | 320 | |||||||||||||
| 0.75 | 80 | 165 | 280 | |||||||||||||
| 1.1 | 120 | 180 | 250 | 308 | ||||||||||||
| 1.5 | 90 | 150 | 200 | 250 | 300 | 400 | ||||||||||
| 2.2 | 65 | 114 | 150 | 191 | 250 | 305 | 457 | |||||||||
| 6" | 3.0 | 77 | 100 | 128 | 170 | 205 | 307 | 390 | ||||||||
| 4.0 | 61 | 80 | 102 | 120 | 153 | 244 | 406 | |||||||||
| 5.5 | 47 | 60 | 70 | 90 | 110 | 165 | 312 | |||||||||
| 7.5 | 65 | 80 | 130 | 200 | 320 | |||||||||||
| 9.2 | 72 | 108 | 178 | 282 | 432 | |||||||||||
| 11 | 63 | 94 | 155 | 246 | 370 | |||||||||||
| 13 | 78 | 129 | 205 | 314 | ||||||||||||
| 15 | 69 | 114 | 180 | 277 | ||||||||||||
| 18.5 | 55 | 91 | 145 | 222 | 305 | |||||||||||
| 22 | 49 | 81 | 128 | 196 | 290 | |||||||||||
| 25 | 68 | 107 | 165 | 226 | 314 | |||||||||||
| 30 | 60 | 95 | 145 | 200 | 275 | |||||||||||
| 37 | 52 | 82 | 125 | 170 | 234 | |||||||||||
| 45.0 | 45 | 71 | 108 | 147 | 203 |
