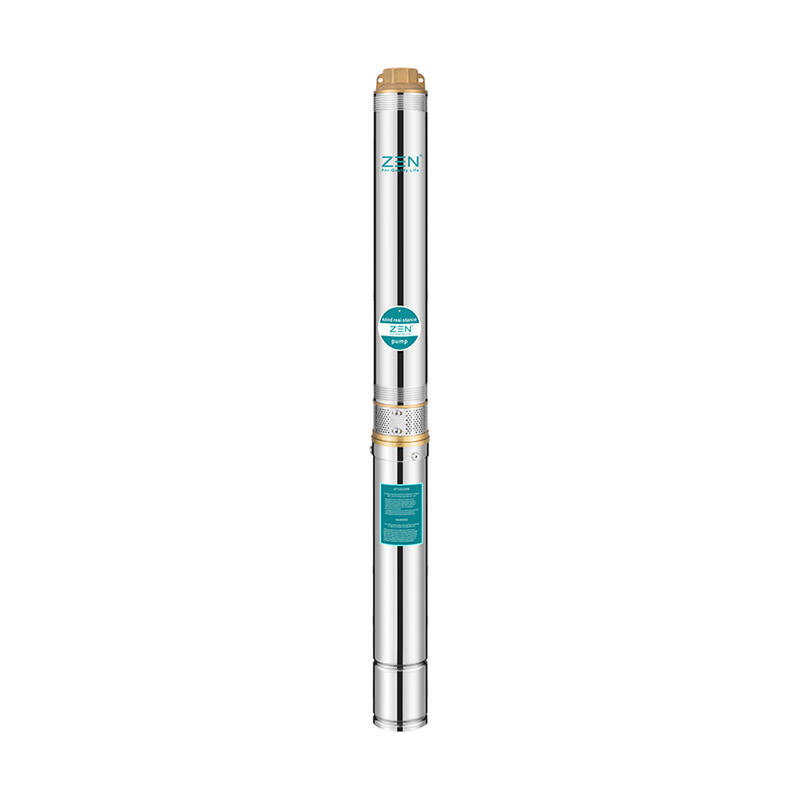

Bomba de poço profundo de aço inoxidável 2.5SDM

A bomba para poços profundos em aço inoxidável ZΞN 2.5SDM apresenta durabilidade, estrutura robusta e componentes de alto desempenho.
Identificador* 2,5 SD
* 2,5: diâmetro do furo: 69 mm (2,5")
* SD: bombas submarinas da série SD
* M: motor monofásico (trifásico sem M)
* 1,5: Capacidade (m³/h)
* 12: Estágio
* 0,18: Potência do motor (KW)

Enviar consulta

Descrição do produto

Bomba de poço profundo de aço inoxidável 2.5SDM

Aplicativo

1. Para abastecimento de água de poços ou reservatórios.

2. Utilizado para fins domésticos, civis e industriais.

3. Para uso de jardins e irrigação.

termos de uso

1. Temperatura máxima do líquido até + 35 °C.

2. Teor máximo de areia: 0,25%.

3. Profundidade máxima de mergulho: 100 metros.

4. Diâmetro mínimo do furo: 2,5".

Motores elétricos e bombas

1. Motor elétrico com enrolamento múltiplo ou tela totalmente fechada

2. Três fases: 380V - 415V / 50Hz

3. Monofásico: 220V - 240V / 50Hz

4. Equipado com caixa de controle de lançamento ou caixa de controle automático digital

5. A bomba foi projetada para suportar tensões na carcaça

6. Padrões de tamanho NEMA

Fornecendo opções mediante solicitação

1. Selo mecânico especial

2. Outras tensões ou frequências 60Hz

Tamanho

Escala paraquedista
Modelo	A	B	C	D	E
2,5SDM1,5/12-0,18	875	382	493	1"	f64
2,5SDM1,5/17-0,25	1057	407	650	1"	f64
2,5SDM1,5/24-0,37	1302	442	860	1"	f64
2,5SDM1,5/31-0,55	1562	492	1070	1"	f64
2,5SDM1,5/41-0,75	1879	542	1337	1"	f64

Curva de desempenho

Dados de desempenho de 50 Hz

Modelo		P2		Entrega de mercadorias n=2850 rpm
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	5	10	15	20	25	30	35	40
1~220V/240V	3~380V/415V	KW	HP	Q l/min m³/h	0	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4
2,5SDM 1,5/12-0,18	2,5SD1,5 / 12-0,18	0.18	0.25	H(m)	32	30	28	26	24	21	17	13	6
2,5SDM 1,5/17-0,25	2,5SD1,5 / 17-0,25	0.25	0.33		46	44	41	38	34	30	24	18	9
2,5SDM 1,5 / 24-0,37	2,5SD1,5 / 24-0,37	0.37	0.5		65	61	56	52	47	40	34	25	12
2,5SDM 1,5/31-0,55	2,5SD1,5/31-0,55	0.55	0.75		84	79	74	68	62	53	43	32	16
2,5SDM 1,5/41-0,75	2,5SD1,5 / 41-0,75	0.75	1.0		110	104	97	90	82	70	56	42	21

SD(M)/QJD
VIEV explosivo

Números	Nome
1	Mola de fixação
2	Tampa final
3	manga de expansão
4	Consequência
5	Relação
6	rotor do motor
7	Relação
8	Selo mecânico
9	estator de motor elétrico
10	Fio elétrico
11	Anel de vedação em forma de “O”
12	Câmara de combustível
13	Máquina de lavar
14	Parafuso
15	Anel de vedação em forma de “O”
16	Parafuso
17	Parafuso de cabeça dupla
18	Máquina de lavar
19	Nozes
20	Anel de fixação
21	Máquina de lavar
22	Tampa de areia
23	Bucha de blindagem de cabo
24	Parafuso
25	Asa
26	Tela
27	suporte de sucção
28	Braçadeira de cabo
29	Braçadeira.
30	Parafuso
31	Carcaça da bomba
32	Parafuso
33	acoplamento
34	Casquilho
35	Aqui
36	Um tubo
37	Intermediário
38	Roda
39	Arruela de ajuste
40	Tampa difusora
41	Difusor
42	Um tubo
43	Parafuso
44	Rolamento de borracha
45	Apoiar
46	válvula de retenção
47	Anel de vedação em forma de “O”
48	Exportar

Motor submarino assíncrono trifásico 380 - 415V ~ 50Hz

1. Interruptores de energia

2. Controle automático de cassetes

3. Gasoduto

4. Válvula

5. Junta

6. Nível estático

7. Pólo superior

8. Cabo

9. Bem

10. Nível de agitação

11. Haste intermediária

12. Carcaça da bomba

13. Pólo inferior

14. Motores elétricos subaquáticos

Cabo adicional 220-240V/50Hz

tamanho	Tensão (v)	Potência (kw)	Seção transversal do cabo(mm²)	0,7 mm²	1mm²	1,5 mm²	2mm²	2,5 mm²	3mm²	4mm²	6mm²	10mm²	16mm²	25mm²	35mm²	50mm²
4"	220	0.37	Comprimento do cabo (m)	50	80	100
		0.55		35	55	80	105	130
		0.75		20	35	55	75	90	110	150
		0.95			32	52	70	85	105	140
		1.1			30	48	60	79	100	127	190
		1.5			25	34	50	57	80	92	137	228
		1.8			23	32	48	55	78	90	135	226
		2.2				22	30	43	50	68	102	170	230
		3.0					25	30	45	60	80	120	200	330
		3.5						25	30	45	60	100	180	290
		4.0							25	35	55	90	150	220	300

Cabo adicional 380V/50Hz

tamanho	Tensão (v)	Potência (kw)	Seção transversal do cabo(mm²)	0,7 mm²	1mm²	1,5 mm²	2mm²	2,5 mm²	3mm²	4mm²	6mm²	10mm²	16mm²	25mm²	35mm²	50mm²
4"	380	0.37	Comprimento do cabo (m)	200	315
		0.55		100	210	320
		0.75		80	165	280
		1.1			120	180	250	308
		1.5			90	150	200	250	300	400
		2.2			65	114	150	191	250	305	457
6"		3.0				77	100	128	170	205	307	390
		4.0				61	80	102	120	153	244	406
		5.5				47	60	70	90	110	165	312
		7.5							65	80	130	200	320
		9.2								72	108	178	282	432
		11								63	94	155	246	370
		13									78	129	205	314
		15									69	114	180	277
		18.5									55	91	145	222	305
		22									49	81	128	196	290
		25										68	107	165	226	314
		30										60	95	145	200	275
		37										52	82	125	170	234
		45.0										45	71	108	147	203
